MCU에서 가격대 성능으로 이야기 할때 RP2350이 단연코 1위가 아닐까... 그렇다면 네트웍 솔루션에서 가격도 저렴하면서 성능도 좋은 조합은 RP2350 + W6300인것 같다. W6300은 QSPI 인터페이스로 90Mbps 이상의 이더넷 전송률을 보인다.

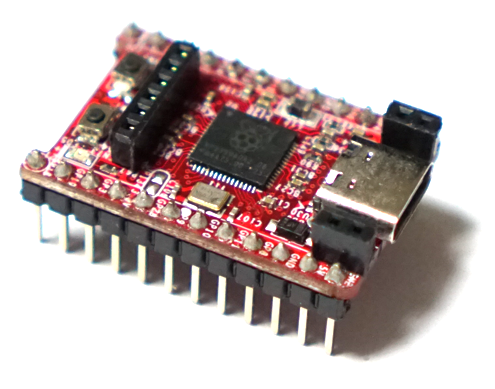

그래서 RP2350과 W6300을 하나의 보드에 넣어 SSM Type EVM 형태의 소형으로 제작해 보았다.

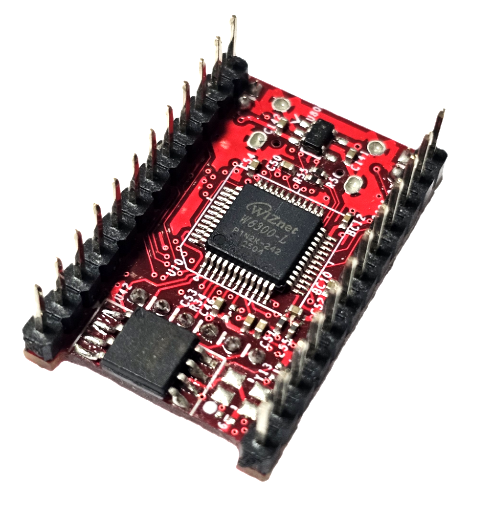

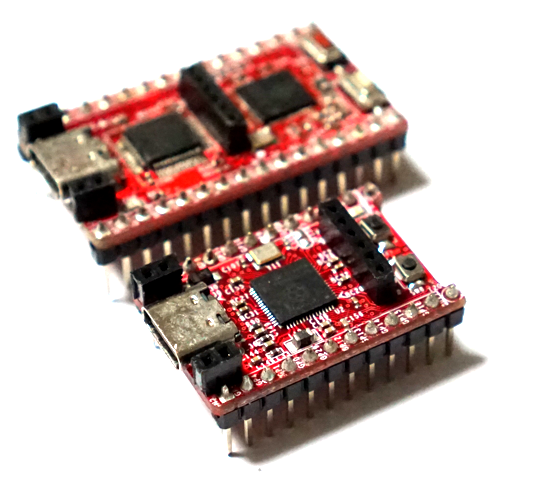

기존 RP2350-W6100 SM 보드 보다 최대한 작게 만들기 위해 SM Type 표준 핀맵을 사용하고 W6300을 보드 아래쪽에 실장 하도록 했다.

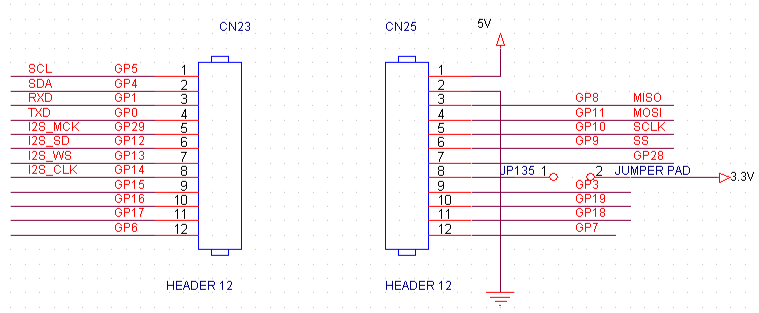

[RP2350-W6300 SSM] 회로 핀맵

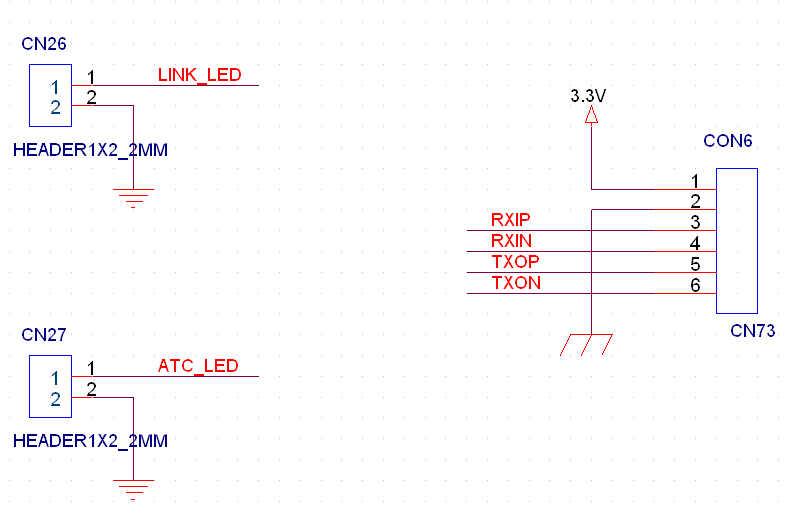

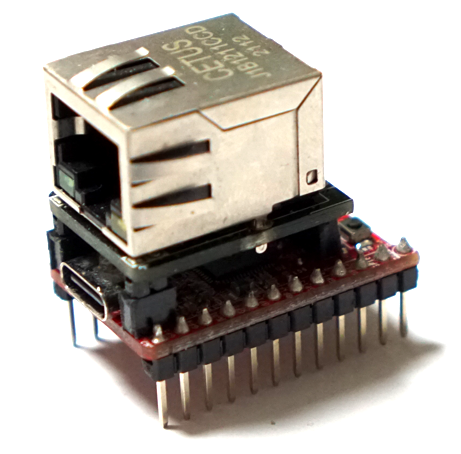

W6300의 이더넷 커넥터는 필요에 따라 탈부착 할 수 있는 형태로 해서 최대한 작은 사이즈로 제작했다.
W6300은 RP2350의 QSPI에 아래와 같은 핀맵에 연결될수 있도록 하고 특히 HSTX 와 같은 핀은 DVI출력이나 카메라 입력 핀으로 사용할 수 있도록 했다.
