[W6300 SSM] W6300 보드 제작

Wiznet의 새로운칩 W6300이 출시 되었다. 기존 W6100 대비 메모리와 속도가 향상되었다고 한다.

가장 큰 특지으로 150MHz system clock의 QSPI를 지원하고 네트웍 속도가 크게 향상되었다고 하니 표준 핀맵의 SSM Type 형태의 표준 핀맵으로 제작 해 보았다

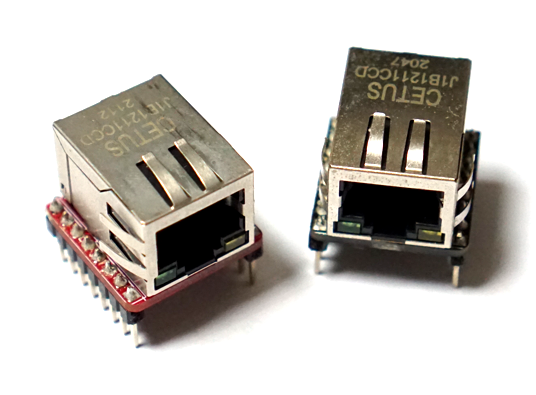

기존에 제작했던 W6100 SSM EVM 보드와 같은형태로 최대한 작게해서 SPI모드 전용으로 제작 했다.



---

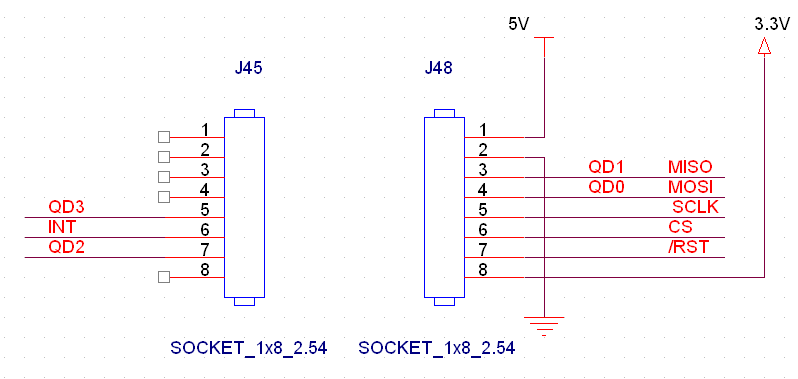

W6300 SSM 보드 회로 핀맵
