RP2040 SSM EVM - W5500 Ethernet Ping 테스트





W5500 Ethernet 모듈을 이용하여  RaspberyPi Pico(RP2040) 에서 Ethernet 통신을 해보자.

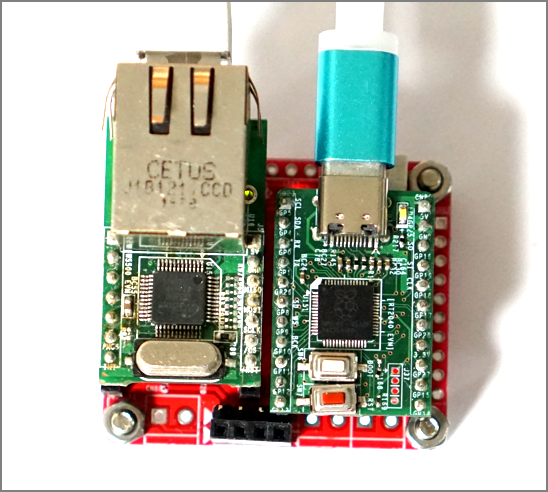

SSM-EXP21 확장 테스트 보드를 이용하였고 W5500의 CS 핀은 GPIO17 핀에 할당되어 있다.







W5500 라이브러리는 Ethernet2 를 설해서 테스트 했다.



#include <Arduino.h>
#include <SPI.h>
#include <Ethernet2.h>

#define Led1On()          digitalWrite(25, 1)
#define Led1Off()         digitalWrite(25, 0)


byte mac[] = {
  0x00, 0x08, 0xDC, 0x00, 0x00, 0x00
};

IPAddress ip(192, 168, 1, 177);

void setup() {
  pinMode(25, OUTPUT);

  Serial.begin(115200);
  while (!Serial) {
    ; // wait for serial port to connect. Needed for Leonardo only
  }
  Serial.println("W5500 Start");

  // start the Ethernet connection and the server:
  Ethernet.w5500_cspin = 17;
  Ethernet.begin(mac, ip);

  Serial.println(Ethernet.localIP());
}

void loop() {
  Led1On();
  delay(1000);

  Led1Off();
  delay(1000);
}





W5500 Start
192.168.1.177
