[W5500 EVM] 모듈 보드 제작

[W5500 EVM] 모듈 보드 제작




W5200 EVM 과 동일 한 핀맵으로 W5500 EVM 보드를 제작 했다. W5500 칩 자체 크기가 커져서 사이즈는 약간 크지만 저렴한 가격 때문에 사용할 곳이 많을것 같다.


W5500 은 W5200과 거의 동일한 기능을 하지만 칩 공정상 더 최신 기술이 들어가 저렴해 진것 같다.


W5500은 기존 W5200 모듈 및 SPI 모듈의 핀맵과 호환되도록 제작해서 여러 확장 보드에서 쉽게 연결하여 테스트 가능하도록 제작했다.


W5500의 테스트 소스코드는 Winzet 에서 제공하는 W5500 Driver 파일을 수정해서 작성했다.

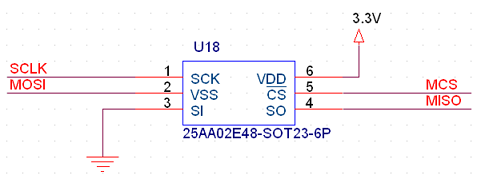

W5500 EVM에서 추가된 부분은 MAC Address 할당 메모리가 추가되었다. 필요에 따라 MAC Address 할당된 메모리 실장하면 MAC Address 할당을 해결할 수 있다.
