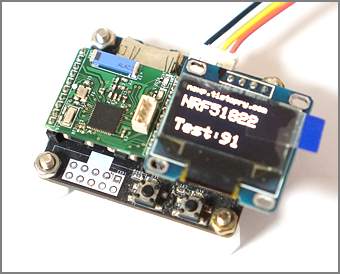

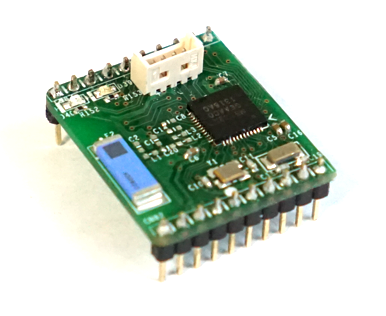

Bluetooth Low Energy and 2.4 GHz SoC nRF51822 칩을 테스트 할 수 있는 보드를 [xBee EVM] 형태의 보드로 제작 했다.
nRF51822의 기본 특징은 아래와 같다.
- 16 MHz Cortex-M0
- 256/128 KB Flash,32/16 KB RAM
- 2.4 GHz Transceiver
- 2 Mbps, 1 Mbps, 250 kbps Bluetooth Low Energy, +4 dBm TX Power
- 128-bit AES CCM
- UART, SPI, TWI
- 10-bit ADC
[nRF51822 xBee EVM] 핀맵
nRF51822 보드 내 LED 및 스위치 회로도

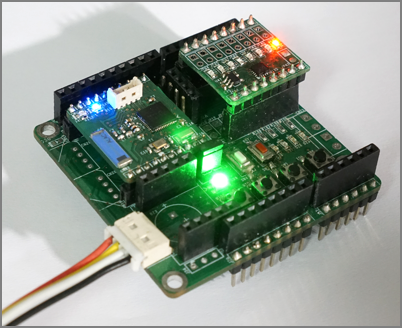

[nRF51822 xBee EVM] 보드는 다양한 형태의 xBee EVM 확장테스트 보드에 연결해서 테스트 가능하도록 설계 했다
