Bluetooth, Zigbee 안테나 배치시 주의 사항

Bluetooth, Zigbee 안테나 배치시 주의 사항

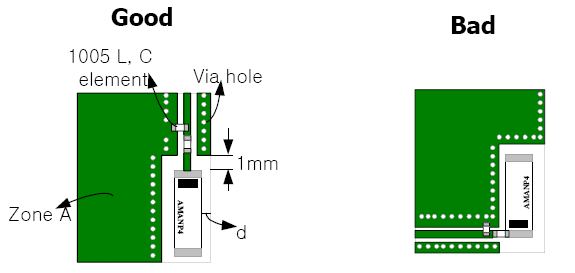

  • Antenna의 dummy side가 Open된 쪽을 바라 볼 것.
  • Antenna 자리 주변에 Via hole을 뚫을 것.
  • Matching Circuit 소자 크기 (1005), No ground에서 1mm 떨어질 것, d는 기구에 닿지 않게.

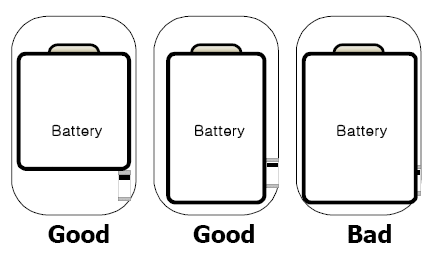

  • Zone A에 전도성 물질(Screw, Shield can)이 있으면 안테나 성능이 저하 됨.

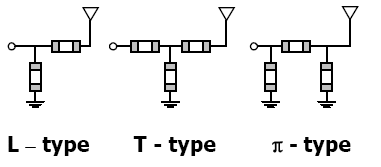

Matching circuit 형태, Series C(1~9pF), Shunt L(1~7nH), Shunt C(100pF)





Zigbee, Bluetooth등의 2.4Ghz대 안테나 메칭 콘덴서 추가 방법
