[AnalogDevice]/ADuc7K2007. 4. 12. 21:30

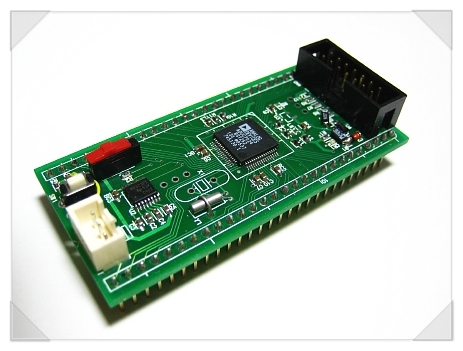

[ Aduc7024 EVM ] 관련자료


[ Aduc7024 EVM ] 관련자료

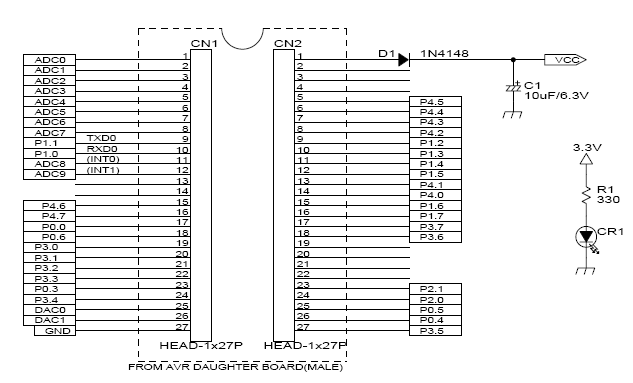

회로도

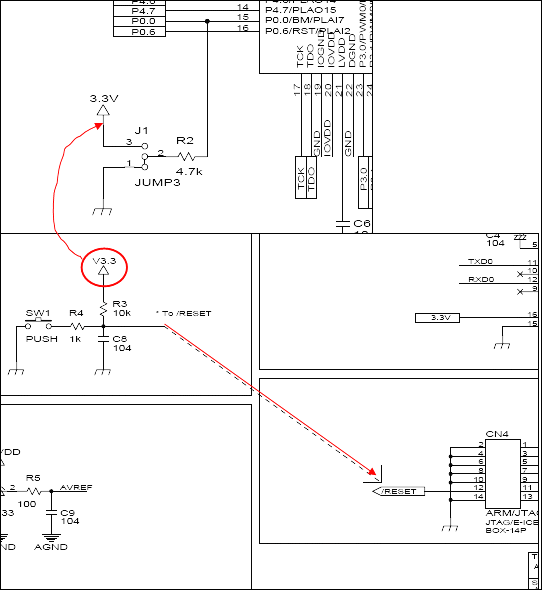

수정사항

회로가 좀 수정해야 한다. 급하게 하다보니 몇가지 실수를 했다...
- 리셋쪽 V3.3 -> 3.3V 로 연결 필요
- 리셋신호 연결 -> JTAG쪽 리셋신호로 연결 필요

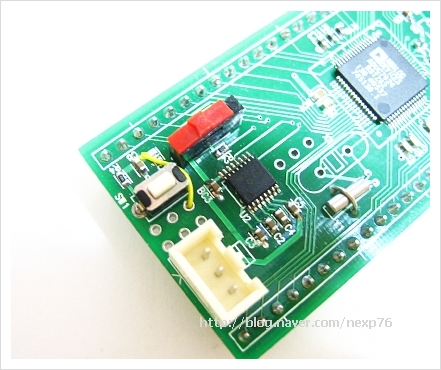

앞면 수정 사항

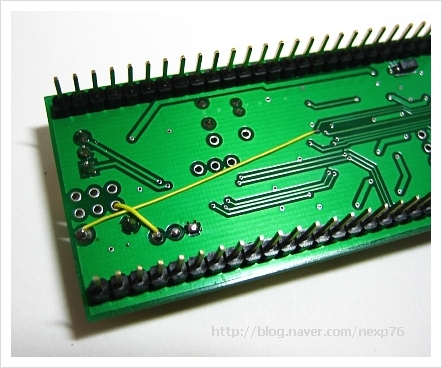

 뒷면 수정사항
