[ LM3Sx08 EVM ] 보드 관련 자료

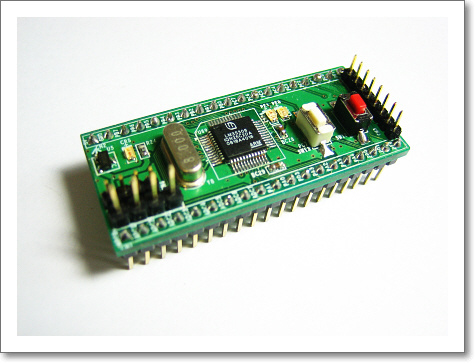

Luminary Cortex-M3 코어 MCU LM3S308 (LM3S608, LM3S808) 테스트 보드를 제작했다.
25MHz(0 Wait), 16KB Flash ROM, 4KB SRAM, MPU - 3 Timers - 6 Capture Compare Pins - 2 * UART - 1 * I2C - 1 * SSI - 8 * 10-bit ADC - Temperature Sensor - 1 * Analog Comparator - 28 GPIO Pins - Watchdog Timer, Power saving modes, JTAG and Serial Wire debug.
데이터시트

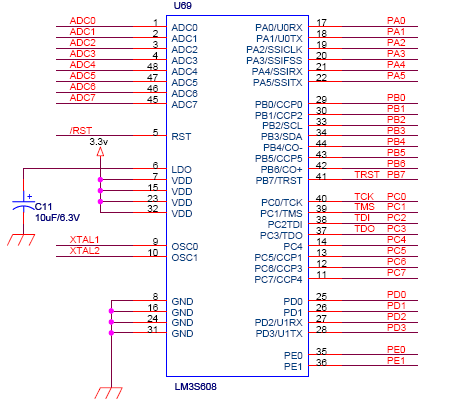

회로도

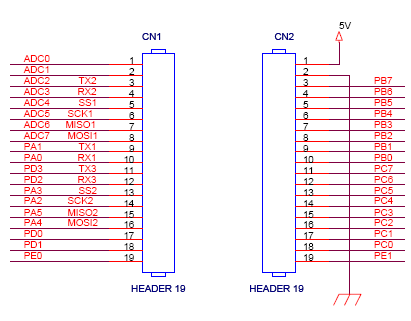

커넥터

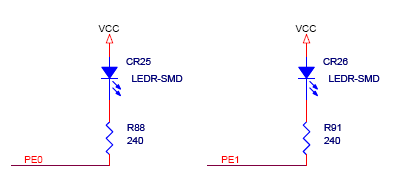

LED / 스위치

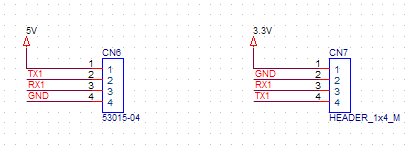

JTAG / Serial
LM3S308 핀맵

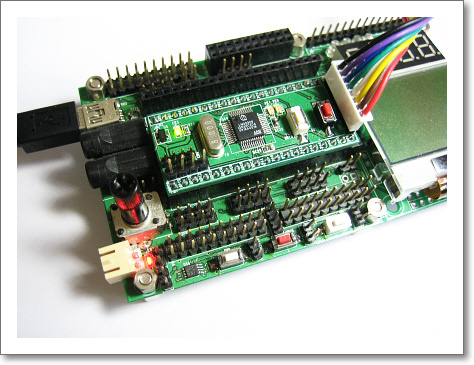

LM308 확장 테스트 보드 연결
기존 ARM7, dsPIC, AVR보드와 호환 연결하여 테스트 가능
Luminary Cortex-M3 코어 MCU LM3S308 (LM3S608, LM3S808) 테스트 보드를 제작했다.
25MHz(0 Wait), 16KB Flash ROM, 4KB SRAM, MPU - 3 Timers - 6 Capture Compare Pins - 2 * UART - 1 * I2C - 1 * SSI - 8 * 10-bit ADC - Temperature Sensor - 1 * Analog Comparator - 28 GPIO Pins - Watchdog Timer, Power saving modes, JTAG and Serial Wire debug.
데이터시트
LM3S808.pdf회로도
커넥터
LED / 스위치
JTAG / Serial
LM3S308 핀맵
LM308 확장 테스트 보드 연결
기존 ARM7, dsPIC, AVR보드와 호환 연결하여 테스트 가능
