ECG Proto Board - LCD Test Module 활용

ECG Proto Board - LCD Test Module 활용

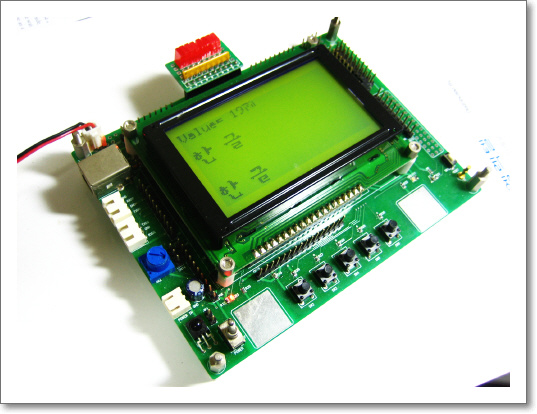

신전도 (ECG) Proto Board 용 보드를 활용하여 3핀의 SPI형태로 GLCD/CLCD 테스트가 가능하다.

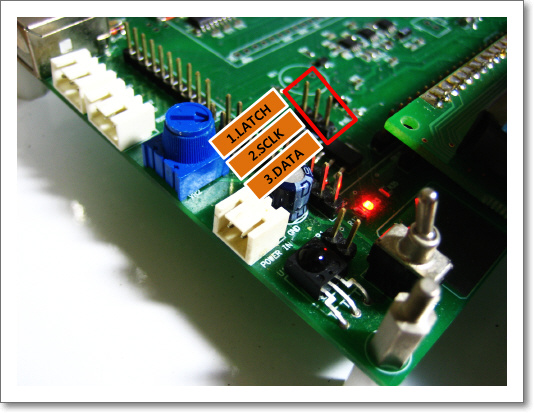

CN14를 이용하여 LATCH, SCLK, DATA로 제어가능

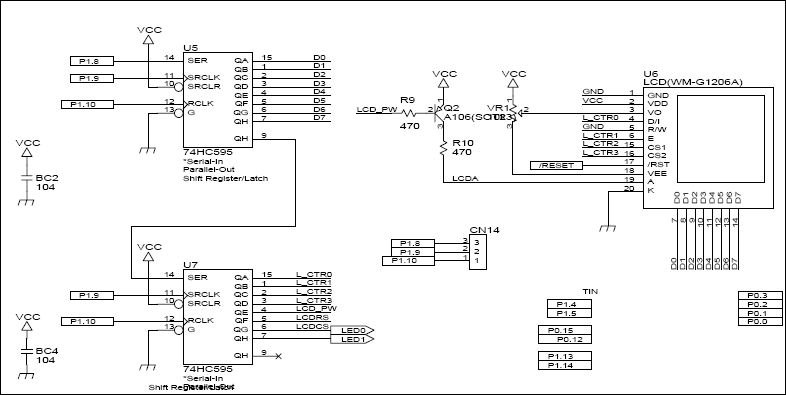

회로도
