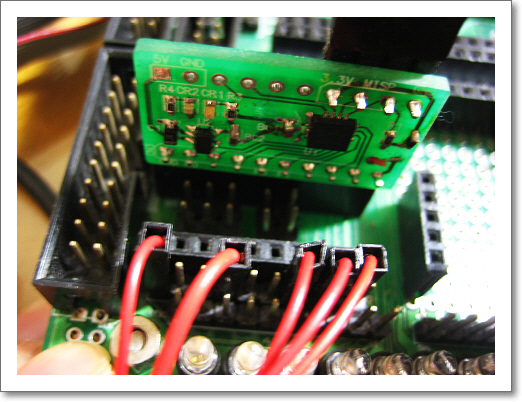

[MSP430F2x EVM] 을 이용한 ADC16 성능 테스트


[MSP430F2x EVM] 을 이용한 ADC16 성능 테스트



MSP430F2013의 ADC16을 이용하여 ADC(VR) 테스트를 진행하였다.
내부 ref 1.2V, Gain=1, 유니폴러, A1+, A1-(GND) 로 설정하여 입력전압 고정.

측정결과 4비트이상 상당히 흔들리는것을 확인할 수 있다.

최대 측정전압 0.6V일 경우 비트당 0.6V/65535 = 9.16uV

ADC입력단의 전압을 측정해본 결과 전원에서 (+/-)20mV(2182)이상 흔들리고 있음
아무래도 이때문에 측정값이 흔들리는것으로 예상.
ref를 2.5V이상으로 해서 측정할 필요가 있고 전원 흔들림도 없는 소스를 이용해야 정확한 측정이 가능할것 같아 보임




TI에서 제공하는 12 -> 16bit Over Sampling 관련자료

12비트에서 측정된 결과가 있으므로 이를 참고하면 ADC성능에 대한 참고수 있다.
