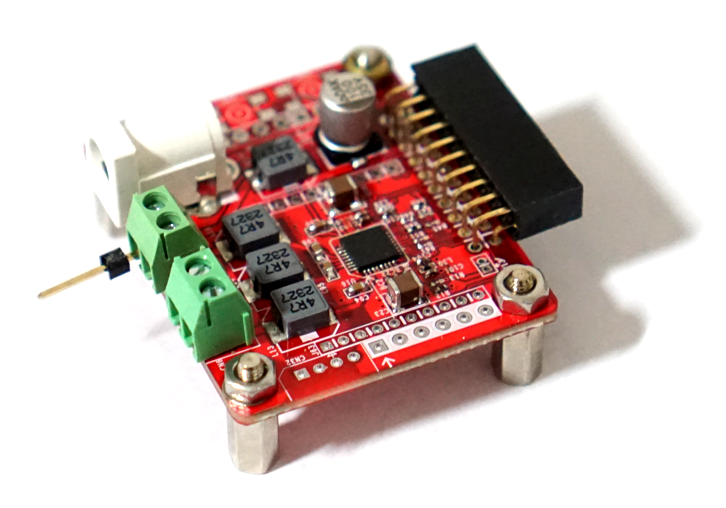

TI사의 하이브리드-프로(Hybrid-Pro) 알고리즘 기반의 고효율 디지털 입력 클래스 D(Class-D) 오디오 증폭기 를 테스트 할수 있는 보드를 표준화된 핀맵의 4032 EVM 보드로 제작 했다.
이 칩은 전력 소비와 발열을 크게 줄이면서도 오디오 클리핑 왜곡을 방지하도록 설계되어 배터리로 구동되는 스피커나 사운드바에 최적화되어 있다.
하이브리드-프로 기술은 최대 4ms의 지연 버퍼를 통해 오디오 신호를 미리 예측한다. 재생될 음악의 전력 수요를 미리 감지하여 앞단에 있는 DC-DC 컨버터의 전압(PVDD)을 동적으로 제어하므로 배터리 수명을 50% 이상 늘려 준다고 한다.
90% 이상의 높은 전력 효율을 제공하며, 12V PVDD 기준 유휴 정동작 전류가 20mA 미만으로 매우 낮다. 내부 강력한 오디오 DSP를 통해 3밴드 고급 DRC(동적 범위 제어), AGL(자동 게인 제한), 2x15 이퀄라이저(BQ) 필터를 지원한.
공급 전압 범위: 4.5V ~ 26.4V
최대 출력 파워:스테레오 모드: 2 × 38 W (8-Ω, 24 V, THD+N=10%) ,모노 모드: 1 × 65 W (4-Ω, 22 V, THD+N=10%)
오디오 성능: THD+N ≤ 0.03% (1W, 1kHz, 12V 기준), 신호 대 잡음비(SNR) ≥ 110 dB지원
샘플링 레이트: 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz

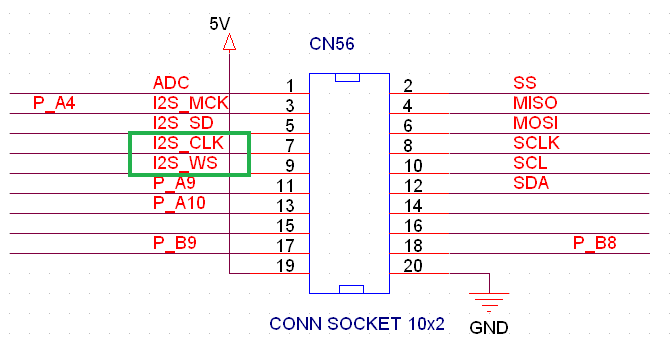

4032 표준 핀맵
