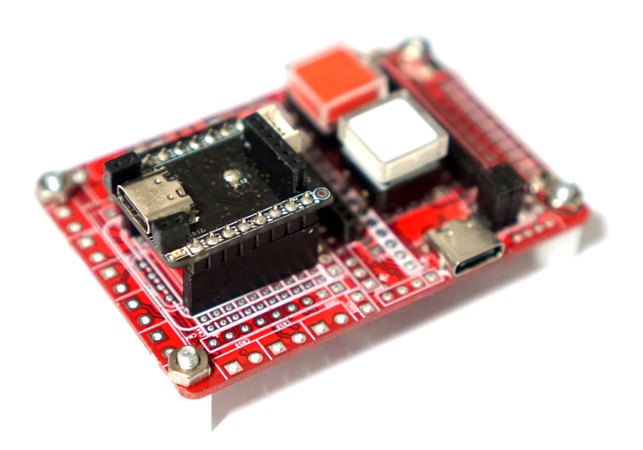

CH32V208 SSM - BLE HRS(Heart Rate Service)





CH32V208 예제중 간단히 테스트 할수 있는 BLE HRS(Heart Rate Service) 예제를 테스트 해보자.

BLE 앱은 기존에 STM32WB55 를이용하여 테스트 했던 ST BLE Toolbox 를 이용하였다.



https://nexp.tistory.com/3995

STM32WB55 SSM - Arduino BLE HRS(Heart Rate Service) 테스트





CH32V208은 TinyOS를 이용하여 heartRatePeriodicTask 에서 주기적으로 심박수 측정값을 전송하는 구조 이다.

static void heartRatePeriodicTask(void)
{
    if(gapProfileState == GAPROLE_CONNECTED)
    {
        // send heart rate measurement notification
        heartRateMeasNotify();

        // Restart timer
        tmos_start_task(heartRate_TaskID, HEART_PERIODIC_EVT, DEFAULT_HEARTRATE_PERIOD);
    }
}





heartRateMeasNotify 함수에 실제로 측정된 심박 데이터를 업데이트 하면 된다.

테스트를 위해 스위치를 누르면 심박 카운트 값을 증가 하도록 수정했다.

static uint8_t  heartRateBpm = BPM_DEFAULT;


static void heartRateMeasNotify(void)
{
    heartRateMeas.pValue = GATT_bm_alloc(gapConnHandle, ATT_HANDLE_VALUE_NOTI, HEARTRATE_MEAS_LEN, NULL, 0);

    if(heartRateMeas.pValue != NULL)
    {
        uint8_t *p = heartRateMeas.pValue;
        uint8_t  flags = heartRateFlags[heartRateFlagsIdx];

        // build heart rate measurement structure from simulated values
        *p++ = flags;
        *p++ = heartRateBpm;
        if(flags & HEARTRATE_FLAGS_FORMAT_UINT16)
        {
            // additional byte for 16 bit format
            *p++ = 0;
        }
        if(flags & HEARTRATE_FLAGS_ENERGY_EXP)
        {
            *p++ = LO_UINT16(heartRateEnergy);
            *p++ = HI_UINT16(heartRateEnergy);
        }
        if(flags & HEARTRATE_FLAGS_RR)
        {
            *p++ = LO_UINT16(heartRateRrInterval1);
            *p++ = HI_UINT16(heartRateRrInterval1);
            *p++ = LO_UINT16(heartRateRrInterval2);
            *p++ = HI_UINT16(heartRateRrInterval2);
        }
        heartRateMeas.len = (uint8_t)(p - heartRateMeas.pValue);
        if(HeartRate_MeasNotify(gapConnHandle, &heartRateMeas) != SUCCESS)
        {
            GATT_bm_free((gattMsg_t *)&heartRateMeas, ATT_HANDLE_VALUE_NOTI);
        }
        // update simulated values
        heartRateEnergy += ENERGY_INCREMENT;
        //if(++heartRateBpm == BPM_MAX)
        //{
        //    heartRateBpm = BPM_DEFAULT;
        //}
        heartRateRrInterval1 = heartRateRrInterval2 = HEARTRATE_BPM_TO_RR(heartRateBpm);
    }
}





프로그램 실행하고 장치를 스캔하면 Hart Rate Sensor로 인식이 된다.

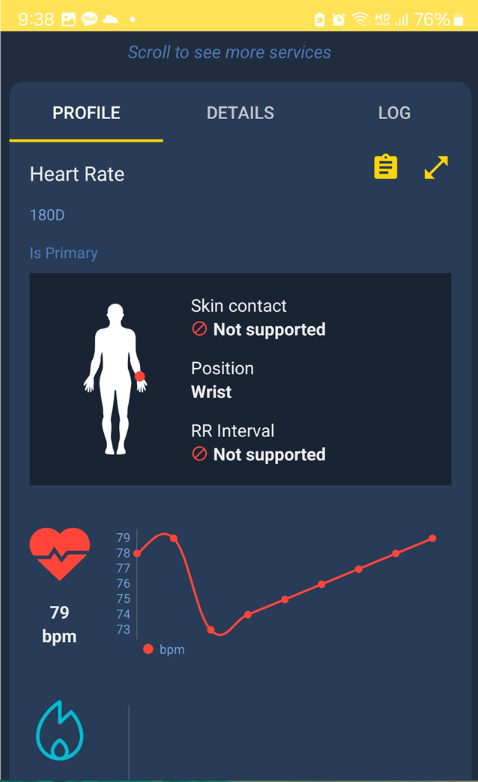

접속하면 스위치를 눌를때 마다 변경된 심박 데이터가 전송되는 것을 확인 할 수 있다.
