Wiznet사의 가장 대표적인 Hardwired TCP/IP가 내장된 이더넷 컨트롤러 칩 W5500을 최대한 작게 제작 해 보았다.
기존의 2층 PCB로 제작 했던 [W5500 SSM2 EVM] 와 비교해서 높이도 낮도 크기도 줄였다.

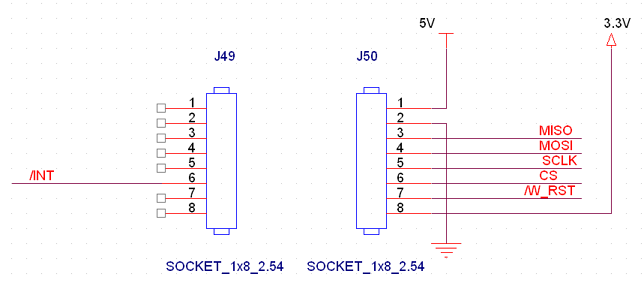

핀맵은 기존에 사용했던 SSM Type과 동일하게 제작해도 바로 교체 할 수 있도록 했다.
요즘 W5500, W6100, W6300 등 다양한 이더넷 보드를 표준 핀맵형태의 미니타입 으로 제작해서 쉽게 교체 할수 있도록 제작 하고 있다.
다양한 MCU를 지원하는 SSM Type 모듈을들 이용하여 이더넷 테스트를 진행 할수 있다.
