RP2040은 저렴(1$)하면서 성능 좋은 MCU로 Wiznet사의 Ethernet 칩과 결합하면 저렴하면서도 성능 좋은 이더넷 솔루션이 될것 같다.
이번에는 R2040과 W6100을 결합해서 최대한 작은 보드로 [RP2040_W6100] 보드를 제작 해 보았다.

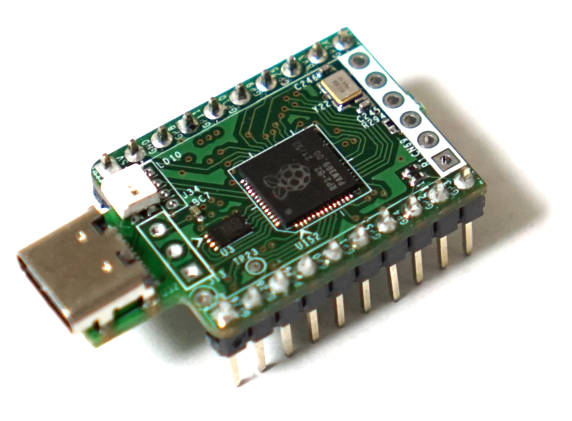

가능하면 작게 만들기 위해 앞뒷면 배치를 했고 플래시 메모리도 작은 패키지로 선택했다.

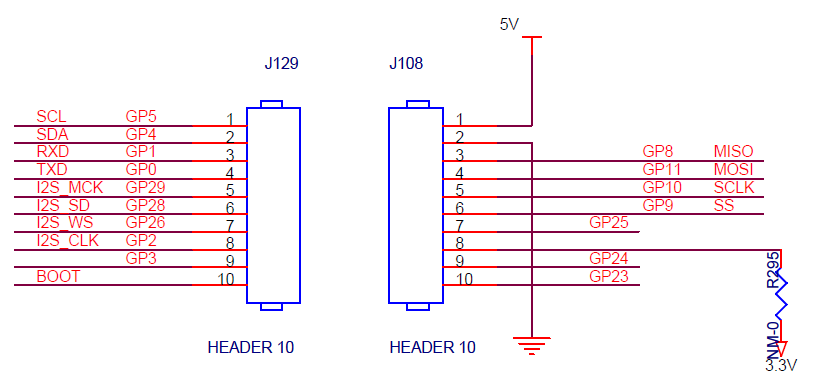

최대한 작게 만들기 위해 SSM-Type EVM 형태로 10핀으로 제한해서 제작 했다.
W6100의 SPI는 RP2040의 SPI0에 연결해서 기존 코드를 수정없이 사용할 수 있도록 했다.

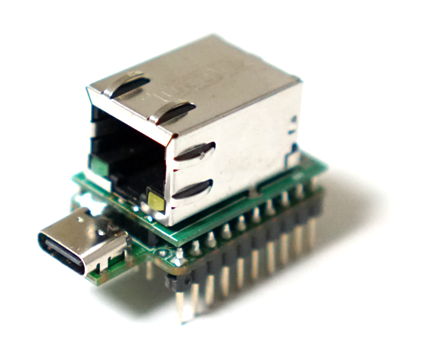

기존에 제작했던 W6100 SSM 모듈과 비교해도 사이즈가 크게 차이가 없을정도로 작게 만들어 졌다.
