CH32V307 SM - TCP 전송속도 테스트(Iperf Throughput 측정 테스트)

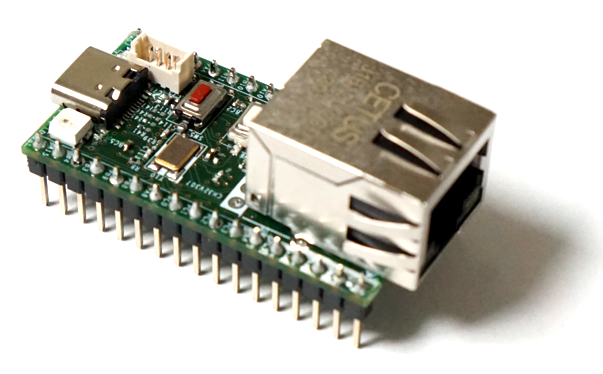

CH32V307의 최대 장점은 작은 페키지(LQFP64)에 Ethernet PHY가 포함되어 있는 것이다. 이더넷 성능 테스트를 진행해 보자



TCP서버 예제를 이용해서 TCP 루프백 속도를 측정해 보자

https://github.com/openwch/ch32v307/tree/main/EVT/EXAM/ETH/TcpServer





void WCHNET_DataLoopback(u8 id)
{
#if 1
    u8 i;
    u32 len;
    u32 endAddr = SocketInf[id].RecvStartPoint + SocketInf[id].RecvBufLen;       //Receive buffer end address
    if ((SocketInf[id].RecvReadPoint + SocketInf[id].RecvRemLen) > endAddr) {    //Calculate the length of the received data
        len = endAddr - SocketInf[id].RecvReadPoint;
    }
    else {
        len = SocketInf[id].RecvRemLen;
    }

    i = WCHNET_SocketSend(id, (u8 *) SocketInf[id].RecvReadPoint, &len);        //send data
    if (i == WCHNET_ERR_SUCCESS) {
        WCHNET_SocketRecv(id, NULL, &len);                                      //Clear sent data
    }
    WCHNET_SocketRecv(id, NULL, &len);                                      //Clear sent data
}



void WCHNET_HandleSockInt(u8 socketid, u8 intstat)
{
    u8 i;
    if (intstat & SINT_STAT_RECV)                                 //receive data
    {
        WCHNET_DataLoopback(socketid);                            //Data loopback
    }
    if (intstat & SINT_STAT_CONNECT)                              //connect successfully
    {
#if KEEPALIVE_ENABLE
        WCHNET_SocketSetKeepLive(socketid, ENABLE);
#endif
        WCHNET_ModifyRecvBuf(socketid, (u32) SocketRecvBuf[socketid],
        RECE_BUF_LEN);
        for (i = 0; i < WCHNET_MAX_SOCKET_NUM; i++) {
            if (socket[i] == 0xff) {                              //save connected socket id
                socket[i] = socketid;
                break;
            }
        }
        printf("TCP Connect Success\r\n");
        printf("socket id: %d\r\n",socket[i]);
    }
    if (intstat & SINT_STAT_DISCONNECT)                           //disconnect
    {
        for (i = 0; i < WCHNET_MAX_SOCKET_NUM; i++) {             //delete disconnected socket id
            if (socket[i] == socketid) {
                socket[i] = 0xff;
                break;
            }
        }
        printf("TCP Disconnect\r\n");
    }
    if (intstat & SINT_STAT_TIM_OUT)                              //timeout disconnect
    {
        for (i = 0; i < WCHNET_MAX_SOCKET_NUM; i++) {             //delete disconnected socket id
            if (socket[i] == socketid) {
                socket[i] = 0xff;
                break;
            }
        }
        printf("TCP Timeout\r\n");
    }
}
/*********************************************************************
 * @fn      WCHNET_HandleGlobalInt
 *
 * @brief   Global Interrupt Handle
 *
 * @return  none
 */
void WCHNET_HandleGlobalInt(void)
{
    u8 intstat;
    u16 i;
    u8 socketint;
    intstat = WCHNET_GetGlobalInt();                              //get global interrupt flag
    if (intstat & GINT_STAT_UNREACH)                              //Unreachable interrupt
    {
        printf("GINT_STAT_UNREACH\r\n");
    }
    if (intstat & GINT_STAT_IP_CONFLI)                            //IP conflict
    {
        printf("GINT_STAT_IP_CONFLI\r\n");
    }
    if (intstat & GINT_STAT_PHY_CHANGE)                           //PHY status change
    {
        i = WCHNET_GetPHYStatus();
        if (i & PHY_Linked_Status)
            printf("PHY Link Success\r\n");
    }
    if (intstat & GINT_STAT_SOCKET) {                             //socket related interrupt
        for (i = 0; i < WCHNET_MAX_SOCKET_NUM; i++) {
            socketint = WCHNET_GetSocketInt(i);
            if (socketint)
                WCHNET_HandleSockInt(i, socketint);
        }
    }
}

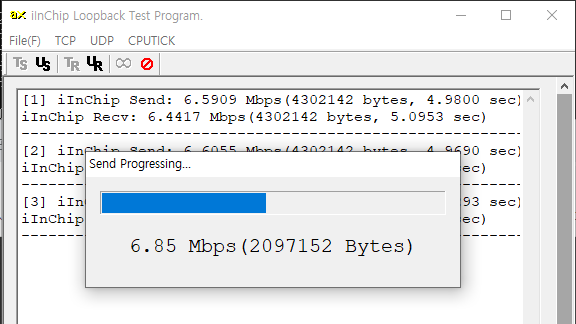

TCP 루프백 테스트는 Wiznet에서 제공하는 AX 프로그램으로 진행 결과 양방향 6.5Mbps 정도 측정이 된다.

최대 10Mbps PHY 인점을 생각하면 거의 최대 수치가 나오는것 같다.

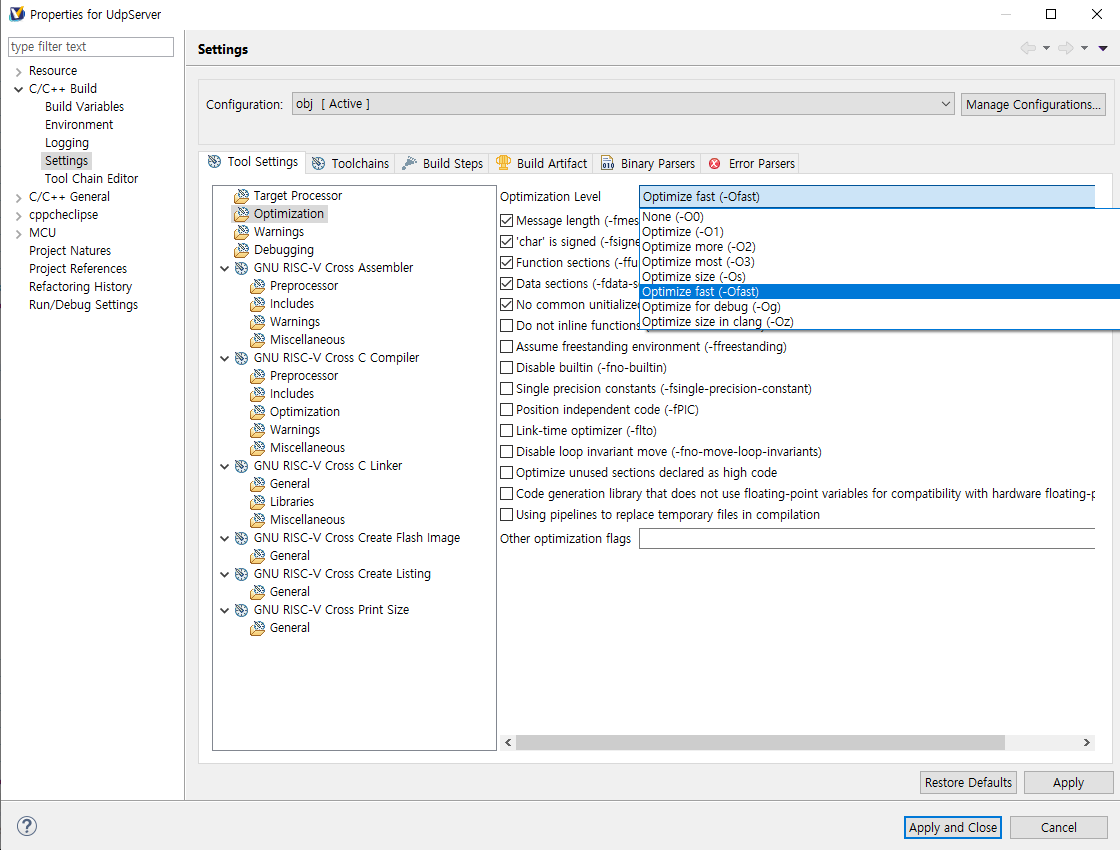

컴파일 옵티마이즈를 해 볼까..

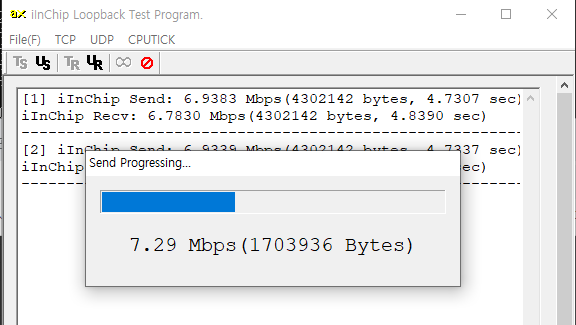

7Mpbs 정도로 조금 더 빨라진것 같다.







iperf 프로그램으로도 테스트 해보자. ifperf 는 단방향 이므로 수신만 하면 된다.

void WCHNET_DataLoopback(u8 id)
{
    u8 i;
    u32 len;
    u32 endAddr = SocketInf[id].RecvStartPoint + SocketInf[id].RecvBufLen;       //Receive buffer end address
    if ((SocketInf[id].RecvReadPoint + SocketInf[id].RecvRemLen) > endAddr) {    //Calculate the length of the received data
        len = endAddr - SocketInf[id].RecvReadPoint;
    }
    else {
        len = SocketInf[id].RecvRemLen;
    }

    WCHNET_SocketRecv(id, NULL, &len);                                      //Clear sent data
}





테스트 결과 9.5Mps 이상 거의 최대 값이 측정되는것 같다.
