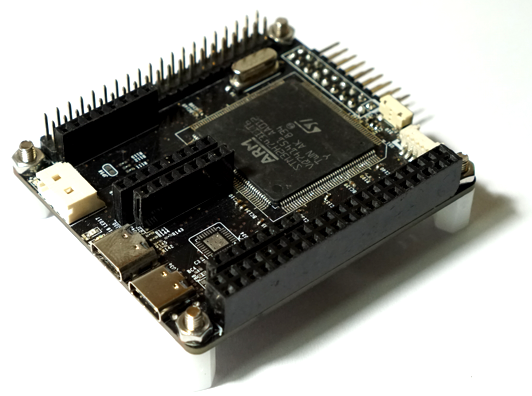

실시간 AI 처리를 위한 W5300 네트워크 카메라 만들기에 적용하기위한 STM32H7 보드를 제작 했다.
STM32F4-RP Board 보드와 동일한 핀맵으로 STM32H7 을 테스트 할 수 있도록 했다.
STM32H7의 경우 STM32M4보다 성능이 훨씬 더 좋아 졌기 때문에 다양한 응용분야에 적용해서 테스트 해 볼 수 있을것 같다.

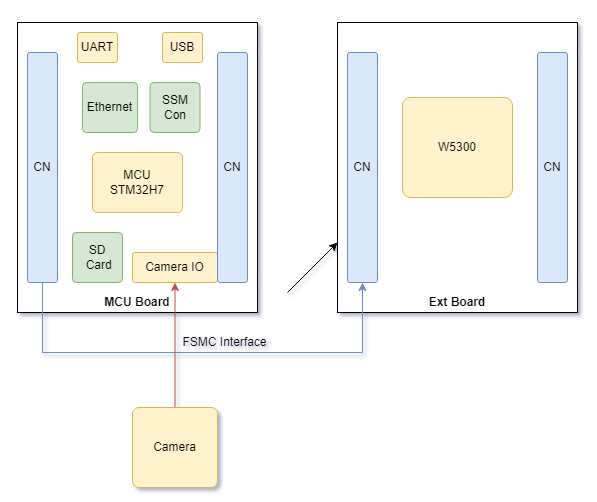

보드에는 표준화된 SSM 타입의 확장 보드를 연결 할 수 있고 Ethernet PHY 보드를 연결하여 STM32의 내장 Ehternet 기능도 사용 할 수 있다.
Engineer's LAB
nexp.tistory.com
라즈베리 파이 핀맵(https://pinout.xyz/) 형태로 핀맵을 통일화 해서 라즈베리 파이에 연결 하거나 기존에 제작된 다양한 확장 보드를 연결하여 테스트 가능 하도록 했다.
회로도
https://github.com/elabsystem/STM32H7_NET_CAM/blob/main/sch/STM32H7X_RP_SCH.pdf
