[GD32-48 SSM] GD32F303 - Iperf로 W5500의 TCP Throughput 측정 테스트

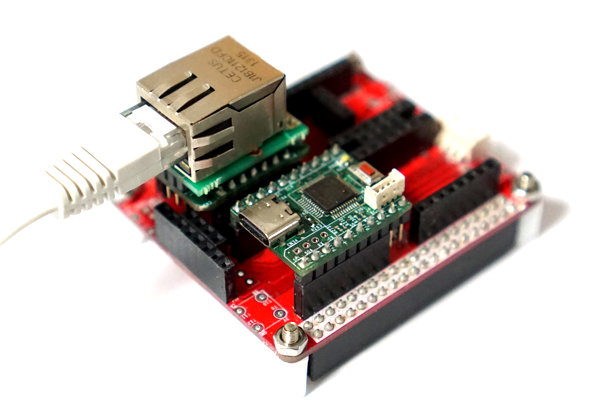

STM32F103 시리즈 대체용으로 추천 받은 GD32F303은 최대 클럭 120Mhz로 구동되고 SPI클럭을 30Mhz로 구동할 수 있다. STM32F103 과 비교해서 W5500의 TCP Throughtput 테스트 성능 비교를 해보면 좋을 것 같다.

네트웍 전송율 테스트를 위해 PC에서는 iperf 프로그램을 사용하고 STM32에서는 W5500 TCP loopback 테스트 코를 조금 수정해 iperf 클라이언트 코드로 작성했다.

int32_t iperf_tcps(uint8_t sn, uint8_t* buf, uint16_t port)
{
   int32_t ret;
   uint16_t size = 0, sentsize=0;
   switch(getSn_SR(sn))
   {
      case SOCK_ESTABLISHED :
         if(getSn_IR(sn) & Sn_IR_CON)
         {
            setSn_IR(sn,Sn_IR_CON);
         }
         if((size = getSn_RX_RSR(sn)) > 0)
         {
            if(size > DATA_BUF_SIZE) size = DATA_BUF_SIZE;

#if _USE_DELAY
            _delay(_TX_DELAY_TIME);
#endif
            ret = recv(sn,buf,size);
            if(ret <= 0) return ret;


            #if _USE_LOOP_BACK
            sentsize = 0;
            while(size != sentsize)
            {
               ret = send(sn,buf+sentsize,size-sentsize);
               if(ret < 0)
               {
                  close(sn);
                  return ret;
               }
               sentsize += ret; // Don't care SOCKERR_BUSY, because it is zero.
            }
			#endif
         }
         break;
      case SOCK_CLOSE_WAIT :
         if((ret=disconnect(sn)) != SOCK_OK) return ret;
         break;
      case SOCK_INIT :
         if( (ret = listen(sn)) != SOCK_OK) return ret;
         break;
      case SOCK_CLOSED:
         if((ret=socket(sn,Sn_MR_TCP,port,0x00)) != sn)
        	 cnt = 0;


            return ret;
         break;
      default:
         break;
   }
   return 1;
}

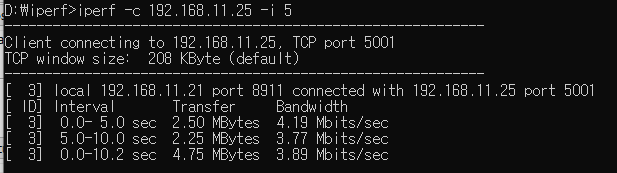

STM32F103과 같이 기본 72Mhz로 구동하고 SPI클럭을 18Mhz로 설정시 iperf 테스트 결과 4Mbps 정도로 측정이 된다.

GD32의 장점인 120Mhz에서 30Mhz SPI클럭으로 테스트 하면 8Mbps 정도로 측정이 된다.

void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL15;//RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
