[STM32-48 SSM] STM32F103 - Iperf로 W5500의 TCP Throughput 측정 테스트

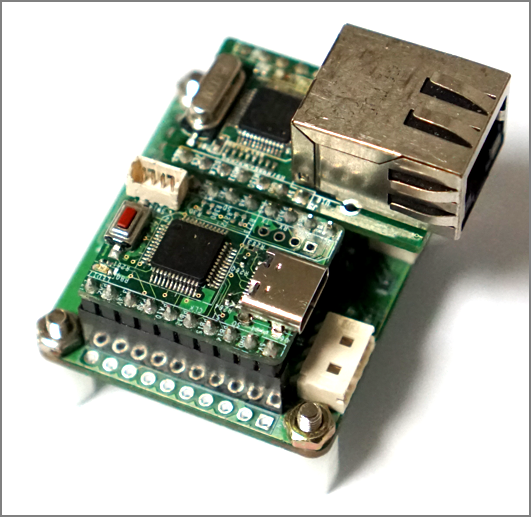

W5500을 이용하여 소형의 STM32-48 SSM EVM에서 TCP 루프백 전송율 테스트를 진행 해 보자.

먼저 STM32CubeIDE를 이용하여 SPI 설정을 한다.

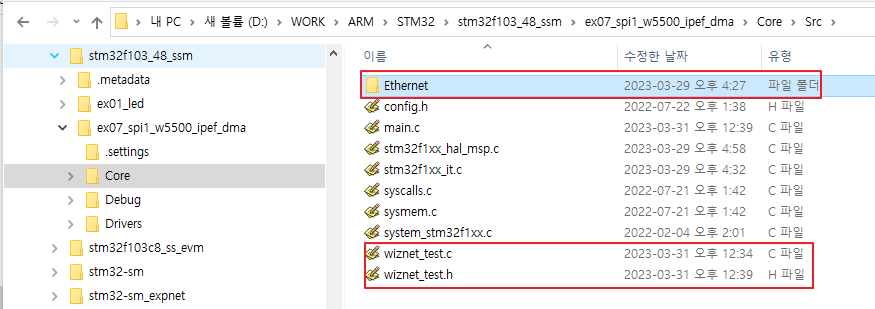

Wiznet ioLibrary Driver 를 다운받아 Ethernet 폴더에 복사 한다.

wizet_test.c 파일에 드라이버 포팅 및 테스트 함수를 작성 하였다.

wiznet_test.c

void Net_Conf()
{
	wiz_NetInfo gWIZNETINFO = {
		{ 0x00, 0xdc, 0x08, 0x00, 0x00, 0x00 },				// Mac address
		{ 192, 168, 1, 140 },								// IP address
		{ 255, 255, 240, 0},								// Subnet mask
        { 192, 168, 1, 1},									// Gateway
		{ 8, 8, 8, 0},										// DNS Server
	};
	ctlnetwork(CN_SET_NETINFO, (void*) &gWIZNETINFO);
}

void W5500_Init(void)
{
    IINCHIP_RSToff();
    Delay(400);
    IINCHIP_RSTon();

	/*!< Deselect the FLASH: Chip Select high */
	wizchip_deselect();

	// Wiznet
	reg_wizchip_cs_cbfunc(wizchip_select, wizchip_deselect);
	reg_wizchip_spi_cbfunc(wizchip_read, wizchip_write);
	reg_wizchip_spiburst_cbfunc(SPI_ReadBuf, SPI_WriteBuf);
	reg_wizchip_spiburst_cbfunc(HAL_SPI_Receive, HAL_SPI_Transmit);


	/* wizchip initialize*/
	uint8_t tmp;
	uint8_t memsize[2][8] = { {2,2,2,2,2,2,2,2},{2,2,2,2,2,2,2,2}};

	if(ctlwizchip(CW_INIT_WIZCHIP,(void*)memsize) == -1)
	{
		return;
	}
#if 0
	/* PHY link status check */
	do {
		if(ctlwizchip(CW_GET_PHYLINK, (void*)&tmp) == -1)
        {
			return;
		}
	} while (tmp == PHY_LINK_OFF);
#endif

    Net_Conf();
}

static void  wizchip_select(void)
{
	IINCHIP_CSoff() ;
}

static void  wizchip_deselect(void)
{
    IINCHIP_CSon();
}

unsigned char SPI_WriteReadByte(unsigned char Data)
{
  uint8_t receivedbyte = 0;

  if(HAL_SPI_TransmitReceive(&hSPIHandle, (uint8_t*) &Data, (uint8_t*) &receivedbyte, 1, SPIx_TIMEOUT_MAX) != HAL_OK)
  {
  }

  return receivedbyte;
}

unsigned char SPI_WriteBuf(unsigned char *pDataBuf, unsigned int Size)
{
  uint8_t receivedbyte = 0;

  HAL_SPI_Transmit(&hSPIHandle, pDataBuf, Size, SPIx_TIMEOUT_MAX);

  return receivedbyte;
}

unsigned char SPI_ReadBuf(unsigned char *pDataBuf, unsigned int Size)
{
  uint8_t receivedbyte = 0;

  HAL_SPI_Receive(&hSPIHandle, pDataBuf, Size, SPIx_TIMEOUT_MAX);

return receivedbyte;
}

네트웍 전송율 테스트를 위해 PC에서는 iperf 프로그램을 사용하고 STM32에서는 W5500 TCP loopback 테스트 코를 조금 수정해 iperf 클라이언트 코드로 작성했다.

int32_t iperf_tcps(uint8_t sn, uint8_t* buf, uint16_t port)
{
   int32_t ret;
   uint16_t size = 0, sentsize=0;
   switch(getSn_SR(sn))
   {
      case SOCK_ESTABLISHED :
         if(getSn_IR(sn) & Sn_IR_CON)
         {
            setSn_IR(sn,Sn_IR_CON);
         }
         if((size = getSn_RX_RSR(sn)) > 0)
         {
            if(size > DATA_BUF_SIZE) size = DATA_BUF_SIZE;

#if _USE_DELAY
            _delay(_TX_DELAY_TIME);
#endif
            ret = recv(sn,buf,size);
            if(ret <= 0) return ret;


            #if _USE_LOOP_BACK
            sentsize = 0;
            while(size != sentsize)
            {
               ret = send(sn,buf+sentsize,size-sentsize);
               if(ret < 0)
               {
                  close(sn);
                  return ret;
               }
               sentsize += ret; // Don't care SOCKERR_BUSY, because it is zero.
            }
			#endif
         }
         break;
      case SOCK_CLOSE_WAIT :
         if((ret=disconnect(sn)) != SOCK_OK) return ret;
         break;
      case SOCK_INIT :
         if( (ret = listen(sn)) != SOCK_OK) return ret;
         break;
      case SOCK_CLOSED:
         if((ret=socket(sn,Sn_MR_TCP,port,0x00)) != sn)
        	 cnt = 0;


            return ret;
         break;
      default:
         break;
   }
   return 1;
}

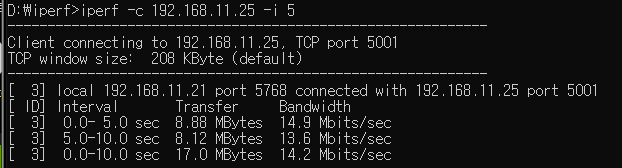

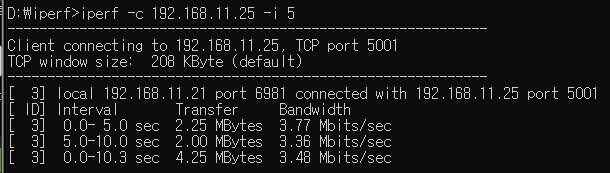

기본 동작테스트로 2Mbps 정도로 측정이 된다.

[1] iInChip Send: 2.1609 Mbps(4737098 bytes, 16.7250 sec)

iInChip Recv: 2.1193 Mbps(4737098 bytes, 17.0530 sec)

------------------------------------------------------------

옵티마이즈 를 -Ofast로 변경하면..
