STM32G0 SSM - STM32CubeIDE에서 Iperf로 W5500의 TCP Throughput 측정 테스트

STM32G0에서 SPI 클럭의 최대 속도는 32Mhz로 STM32F1의 SPI 클럭속도(18Mhz)보다 빨라 졌다. W5500 SPI 전송율 테스트를 해 보면 STM32G0의 SPI성능을 테스트 해 볼수 있을것 같다.

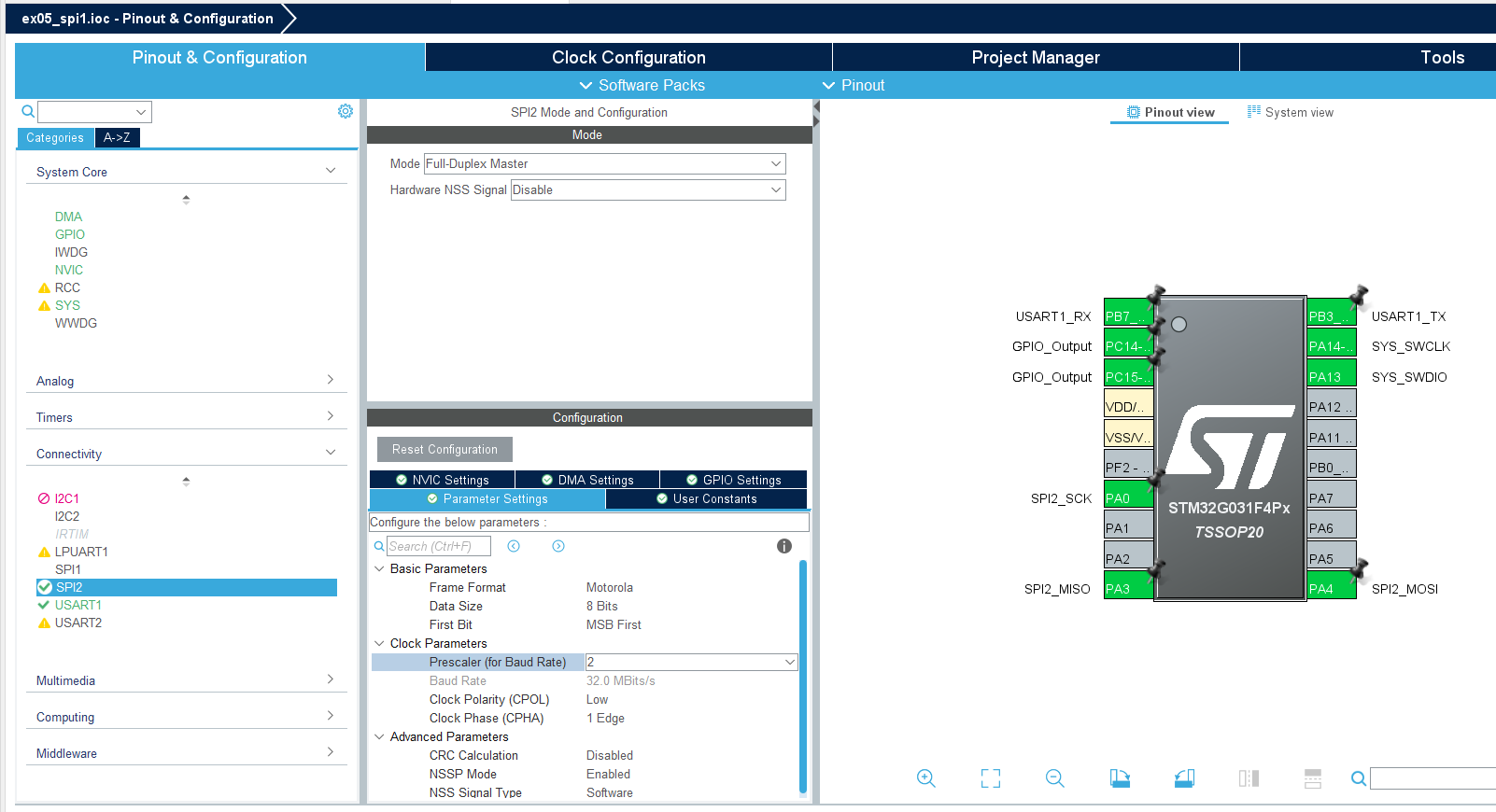

우선 STM32CubeIDE에서 SPI 설정을 하자.

네트웍 전송율 테스트를 위해 PC에서는 iperf 프로그램을 사용하고 STM32에서는 W5500 TCP loopback 테스트 코를 조금 수정해 iperf 클라이언트 코드로 작성했다.

int32_t iperf_tcps(uint8_t sn, uint8_t* buf, uint16_t port)
{
   int32_t ret;
   uint16_t size = 0, sentsize=0;
   switch(getSn_SR(sn))
   {
      case SOCK_ESTABLISHED :
         if(getSn_IR(sn) & Sn_IR_CON)
         {
            setSn_IR(sn,Sn_IR_CON);
         }
         if((size = getSn_RX_RSR(sn)) > 0)
         {
            if(size > DATA_BUF_SIZE) size = DATA_BUF_SIZE;

#if _USE_DELAY
            _delay(_TX_DELAY_TIME);
#endif
            ret = recv(sn,buf,size);
            if(ret <= 0) return ret;


            #if _USE_LOOP_BACK
            sentsize = 0;
            while(size != sentsize)
            {
               ret = send(sn,buf+sentsize,size-sentsize);
               if(ret < 0)
               {
                  close(sn);
                  return ret;
               }
               sentsize += ret; // Don't care SOCKERR_BUSY, because it is zero.
            }
			#endif
         }
         break;
      case SOCK_CLOSE_WAIT :
         if((ret=disconnect(sn)) != SOCK_OK) return ret;
         break;
      case SOCK_INIT :
         if( (ret = listen(sn)) != SOCK_OK) return ret;
         break;
      case SOCK_CLOSED:
         if((ret=socket(sn,Sn_MR_TCP,port,0x00)) != sn)
        	 cnt = 0;


            return ret;
         break;
      default:
         break;
   }
   return 1;
}

32Mhz SPI클럭에서 STM32G0의 W5500 iperf 전송율 테스트 결과 3.2Mbps정도로 측정이 된다.
