소형의 임베디드 보드를 제작하다 보면 디버깅을 위한 표시 장치가 필요한데 FND를 이용해서 모듈로 만들어 두면 편리하게 사용 할 수 있을것 같다.

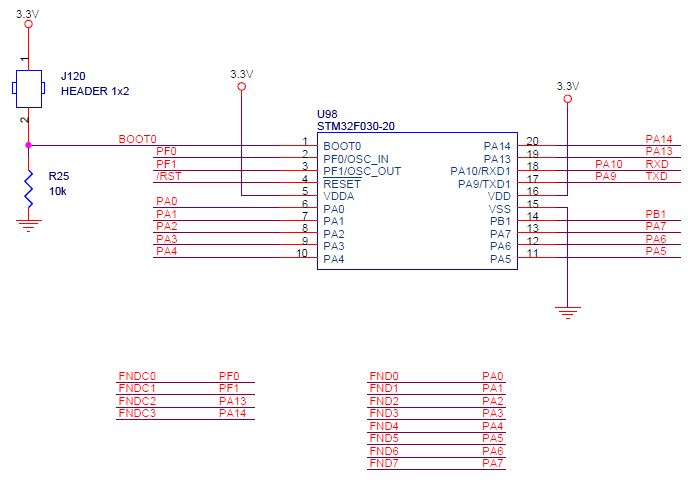

특히 시리얼 포트로 출력되는 데이터를 수신하여 출력하도록 하면 좋을것 같아 MCU를 이용한 FND 모듈을 제작해 보았다. 저렴한 STM32F030를 사용하여 FND출력 및 시리얼 데이터 처리를 할수 있도록 했다.

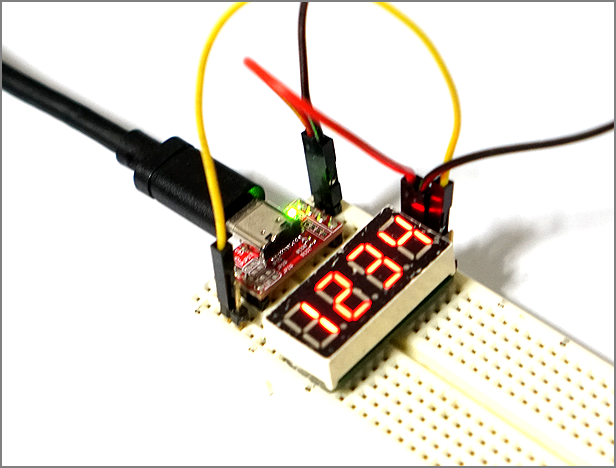

아스키 코드 값을 전송하면 캐리지 리턴 까지의 4자리 값을 출력하는 코드를 작성해서 4자리 FND 숫자를 표시할 수 있다.
특수 코드를 전송하면 LED를 켜거나 FND의 DOT 를 표기 하는 기능도 추가 되어 있다.

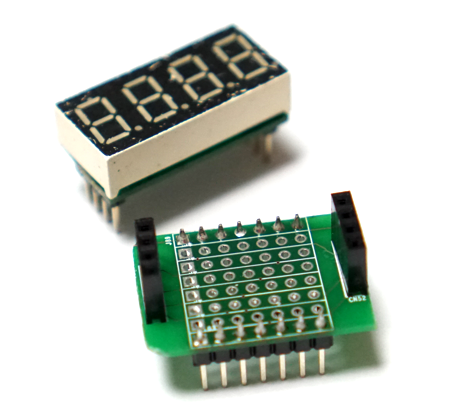

이번에 새롭게 제작 하면서 표준 핀맵의 SSM Type EVM에서 변환 해서 사용할수 있어서 다양한 테스트에 쉽게 적용할 수 있다.
