CPU Board (75mm ｘ 61mm)
  CPU : ADuC-812 (Multichannel 12-Bit ADC with Embedded FLASH MCU)
  RAM : 61256 (32K byte, narrow type 300mil Memory)
  ROM : AT29C256 (32K byte Flash Memory)
  Decoder : PALCE22V10-25PC/4 (반복 라이팅 가능)

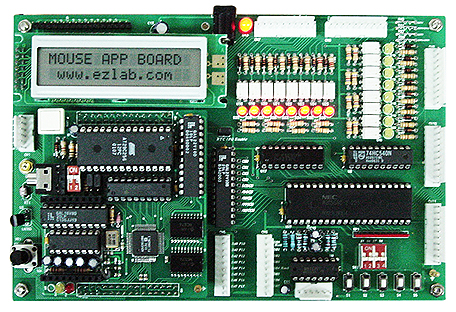

확장테스트 보드
  마우스 CPU보드 착탈식 ( 8051, 80196 보드 모두 사용 )
  LED
  Buzzer KeyPad
  Infrared Sensor
  CDS
  LM35(온도센서)
  VR
  DIO_OUT, DIO_IN, 8255 (PPI port)
  사용자 포트를 뽑아서 하드웨어 구성한 후 프로그래밍 가능

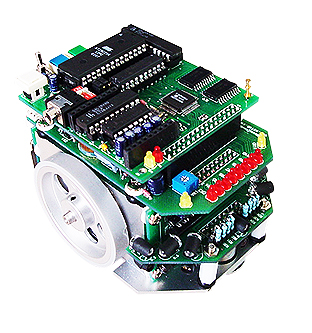

Application - Aduc812 Micro Mouse
