LX1971 광센서 테스트 보드 - PIC12보드를 이용여 제작

LX1971 광센서 테스트 보드 - PIC12보드를 이용여 제작




데이터 시트

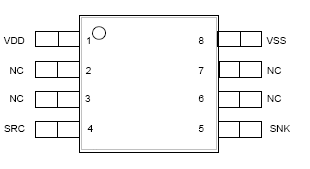

핀맵

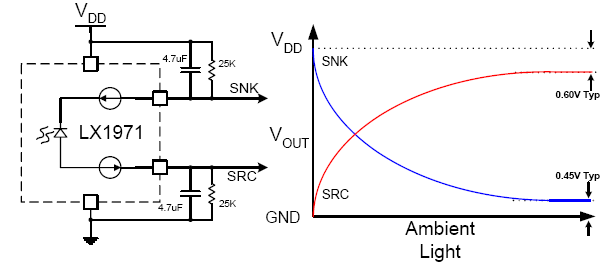

블럭도

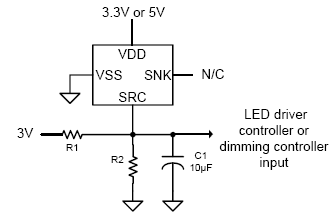

예제 회로


저항값 설정
0.25V ~ 1.25V 레인지로 설정할 경우
R1 = R2 [ 3.0V/0.25V - 1] = 11 * R2

R2 = [ 1.25V / 50uA ] = 25KΩ ∴ R1 = 11 * R2 = 275KΩ

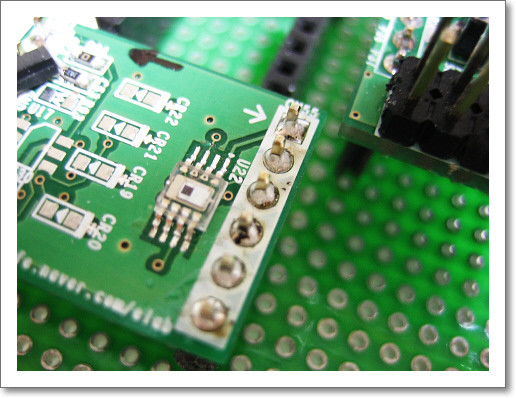

예전에 만들었던 PIC12x EVM 보드를 이용하여 광센서 LX1971 전원핀이 호완되므로 쉽게 수정하여 제작할 수 있었다.




MSP430F1232 ([MSP430_TSSOP EVM]) 보드와 USB2UAR를 이용하여 광센서 데이터 수집 할수 있는 보드로 제작했다.



테스트 동영상 : [ MSP430F12x EVM] 보드를 이용한 광센서 LX1971 테스트

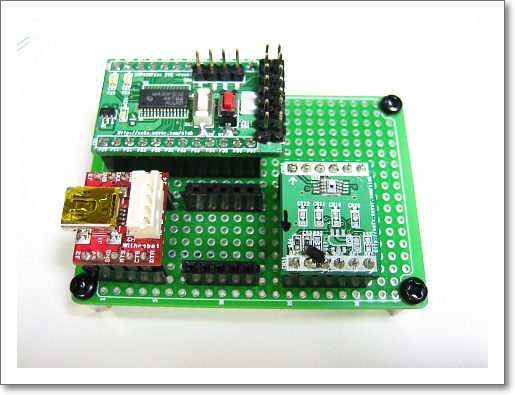

최종 제작된 LX1971 테스트 보드



LX1971 테스트 동영상
광센서 테이터를 USB를 이용하여 PC로 전송 및 그래프로 표시하는 테스트 이다. 빛에 대한 민감도가 상당히 우수하며 리니어하게 출력되는것을 확인할 수 있다.
CdS센서 와 비교하면 확실한 장점을 느낄 수 있다.


Posted by nexp

댓글을 달아 주세요

  1. park

    하나 여쭤볼께요~~

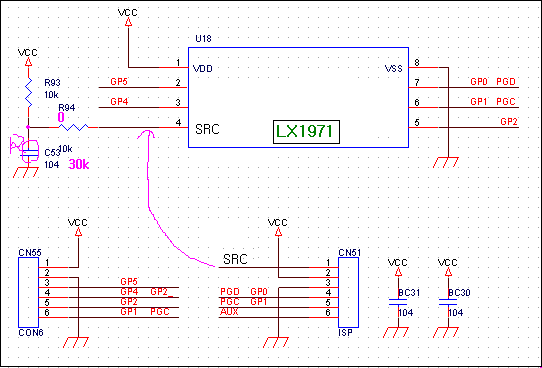

    마지막 회로에서 SRC단자를 ISP의 1번단자와 연결을 하셨는데, 1번단자에서는
    어떻게 꾸며져 있는지 알수 있나요?
    앞단까지는 datasheet에도 나와있어서 알수 있는데,
    그이후를 어떻게해야 할지 모르겠습니다.

    제생각에는
    전류값을 어떤방식으로 READ를 할것 같은데, 어떻게 해야할지 몰라서요...
    글리고, R93은 275K옴 을 안다셨네요? 위의 계산식 하고 다른값을 다신 이유가 있나요??
    답장은 언제 올지 몰라도 글 작성해봅니다 ㅠㅠ

    2009.10.26 21:48 [ ADDR : EDIT/ DEL : REPLY ]
