[STR7 EVM] STR711 EVM보드 관련 자료

---

회로도

starm7_sch.pdf

CONNECT

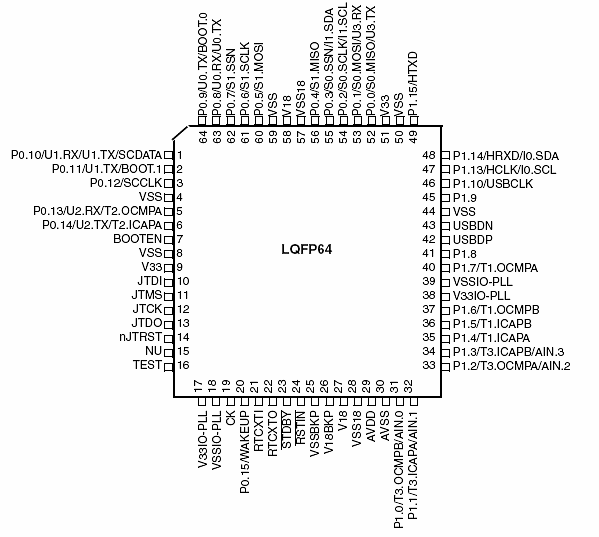

PINMAP





---

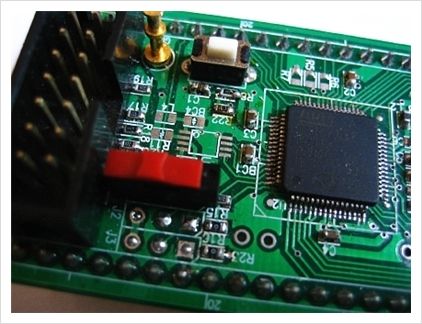

BOOT Select
부트 설정 핀 -> BOOT용 GPIO를 사용하지 않은다면 비워두면 된다.

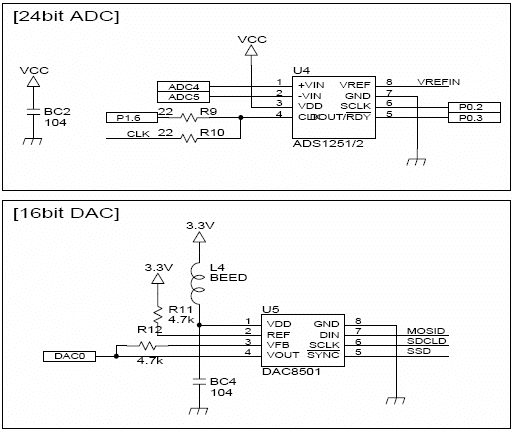

24bit ADC/16bit DAC

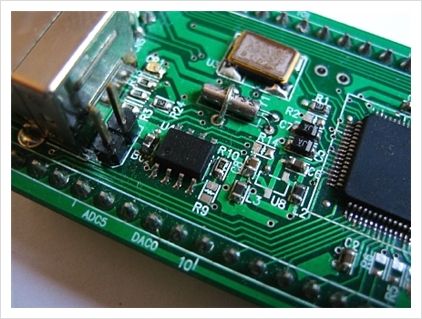

보드에는 SPI방식의 24bit ADC(ADS1251)와 16bit DAC(DAC8501) 칩셋을 추가하여 여러가지 테스를 가능하도록 제작하였다.
